Une évacuation murale, c'est quoi exactement et en quoi c'est différent d'une bonde classique ? Est-ce compatible avec n'importe quel receveur ? Et faut-il absolument casser le sol pour l'installer ? L'évacuation murale évacue l'eau horizontalement vers le mur plutôt que verticalement dans la dalle, ce qui évite de creuser le sol et simplifie l'installation sur plancher bois ou dalle difficile à ouvrir. Elle est compatible avec les receveurs surélévés et certains receveurs extra-plats spécifiquement conçus pour elle mais pas avec tous les modèles. Et non, elle ne nécessite pas de casser le sol : c'est précisément son avantage principal. Ce guide explique son fonctionnement, ses conditions de compatibilité et les étapes d'installation, en langage accessible pour un bricoleur expérimenté.

Évacuation classique vs évacuation murale : quelle différence ?

Dans une douche classique, l'eau s'écoule vers le bas, à travers une bonde centrale ou un caniveau, puis descend verticalement dans la dalle jusqu'à la canalisation horizontale enterrée. Ce système nécessite un espace suffisant sous le receveur pour loger la bonde et le siphon (minimum 5 à 10 cm), et donc soit un receveur surélevé, soit un sol décaissé.

L'évacuation murale fonctionne différemment : l'eau est collectée à la base de la douche, puis guidée horizontalement vers le mur, où elle rejoint la canalisation d'évacuation existante à travers la paroi. Résultat : pas besoin d'espace sous le receveur, pas besoin de creuser la dalle.

Les deux grandes familles de systèmes à évacuation murale

L'évacuation murale sur receveur surélevé

C'est la configuration la plus courante. Le receveur repose sur des pieds réglables (hauteur 10 à 20 cm), ce qui crée un espace vide sous la cuve où l'eau est collectée et dirigée horizontalement vers le mur via un tuyau PVC. L'évacuation sort dans le mur à une hauteur de 5 à 15 cm du sol selon la hauteur des pieds.

Cette configuration est compatible avec la grande majorité des receveurs standard du marché, à condition que le receveur soit prévu pour une évacuation horizontale (sortie latérale de la bonde) et non uniquement verticale.

L'évacuation murale intégrée (receveur dédié)

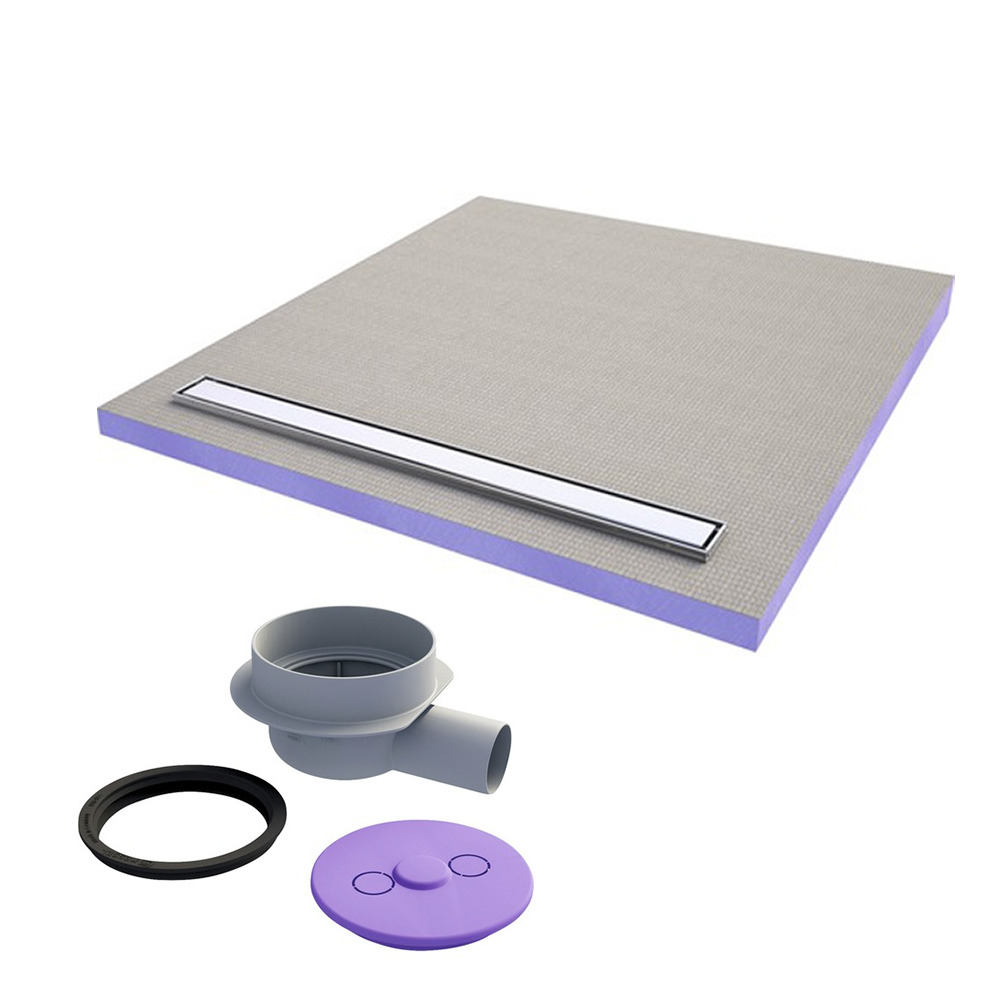

Certains receveurs prêts à carreler sont spécifiquement conçus pour une évacuation murale : le système collecte l'eau sur toute la surface et la dirige via un canal intégré vers une sortie murale encastrée dans la cloison. L'évacuation est totalement invisible une fois le carrelage posé.

C'est la solution la plus élégante pour une douche à l'italienne de plain-pied mais elle implique un receveur et un système d'évacuation compatibles achetés ensemble, et une cloison accessible pour encastrer la sortie.

Compatibilité : ce qu'il faut vérifier avant d'acheter

Le type de sortie de la bonde. Tous les receveurs ne proposent pas une sortie horizontale, certains n'ont qu'une sortie verticale vers le bas. Vérifiez sur la fiche technique que le receveur possède bien une sortie latérale (ou "sortie murale") compatible avec une évacuation horizontale.

La hauteur de sortie. L'évacuation murale sort dans le mur à une hauteur qui dépend de la hauteur du receveur et de la position de la bonde. Cette hauteur doit être compatible avec la canalisation existante dans votre mur. Un écart trop important nécessitera un coude de rattrapage.

Le diamètre de la canalisation. Le diamètre standard pour l'évacuation d'une douche est de 50 mm (DN50). Vérifiez que votre canalisation murale existante (ou à créer) est bien en DN50, c'est indispensable pour garantir un débit suffisant et éviter les bouchons.

La pente d'écoulement. Même avec une évacuation murale, le tuyau horizontal doit respecter une pente minimale de 1 à 2 % (soit 1 à 2 cm de dénivelé par mètre de tuyau) pour que l'eau s'écoule naturellement vers la canalisation. Sans cette pente, l'eau stagne et les mauvaises odeurs apparaissent.

La hauteur du receveur. Pour que la bonde et le siphon s'installent correctement avec une évacuation horizontale, le receveur doit être suffisamment haut pour dégager l'espace nécessaire au tuyau et au coude de raccordement, généralement au moins 10 à 12 cm.

Tableau récapitulatif : quelle configuration pour quel contexte ?

Les composants du système d'évacuation murale

Avant de se lancer, voici les éléments qui composent un système d'évacuation murale complet :

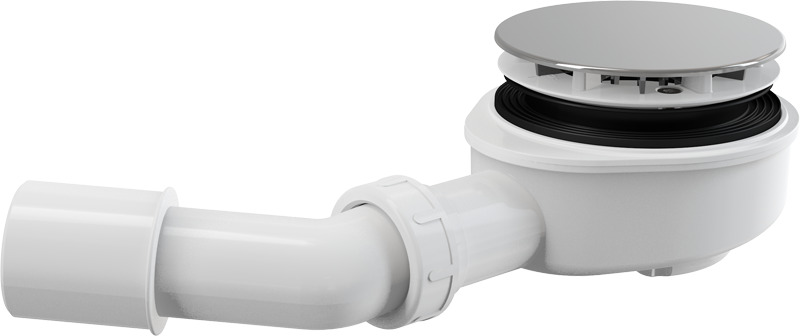

La bonde de douche : la pièce centrale, vissée sous le receveur. Elle collecte l'eau et la dirige vers le siphon. Pour une évacuation murale, il faut impérativement une bonde avec sortie latérale (horizontale).

Figure 3 https://www.livea.fr/bonde-et-siphon-de-douche/116979-bonde-de-douche-ultra-plate-a491cr-8595580523749.html

Le siphon : il crée un joint hydraulique (une poche d'eau) qui empêche les gaz des canalisations de remonter dans la salle de bain. Sans siphon fonctionnel, les mauvaises odeurs sont inévitables. Vérifiez que le siphon est démontable pour permettre le nettoyage.

Figure 4 https://www.livea.fr/bonde-et-siphon-de-douche/128418-siphon-de-sol-sortie-verticale-150-x-15050-mm-apv6411-8595580520779.html

Le tuyau PVC : en diamètre 50 mm, il relie le siphon à la canalisation murale. Coupable à la longueur souhaitée, il doit être installé avec une pente de 1 à 2 %.

Les coudes et raccords : pour gérer les changements de direction entre la bonde, le siphon et la canalisation murale. Les coudes 45° sont préférables aux coudes 90° pour limiter les pertes de débit et les risques de bouchage.

Figure 5 https://www.livea.fr/coudes-de-raccordement/145206-rainshower-coude-a-encastrer-metal-27076000-8592127174891.html

La rosace murale : une plaque de finition qui masque la sortie du tuyau dans le mur, côté salle de bain.

Installation étape par étape

Avant de commencer : les vérifications préalables

Coupez l'arrivée d'eau de la salle de bain. Repérez la canalisation d'évacuation existante dans le mur , vérifiez son diamètre (50 mm) et sa hauteur par rapport au sol fini. Identifiez l'espace disponible sous le receveur pour loger bonde, siphon et tuyau.
Le matériel nécessaire

Outillage : perceuse avec foret à béton et foret à carrelage, scie sauteuse ou scie cloche, niveau à bulle, mètre ruban, cutter, crayon, tournevis, clé à molette.

Consommables : silicone sanitaire, mastic de plomberie, téflon, colliers de serrage, chiffons.

Pièces et raccords : manchon de passage mural (ou té de raccordement), coude 45° PVC DN50, tuyau PVC DN50 (longueur à calculer selon votre configuration), rosace murale de finition.

Étape 1 : Préparer le mur et la sortie d'évacuation

Percez ou ouvrez le mur à la hauteur prévue pour la sortie de l'évacuation murale. La hauteur dépend de la position de la sortie de bonde sur votre receveur. Calculez-la en tenant compte de la hauteur du receveur sur ses pieds, de la position de la bonde et de la pente du tuyau.

Insérez le manchon de passage mural (ou té de raccordement) dans la cloison et raccordez-le à la canalisation d'évacuation existante. Vérifiez l'étanchéité du raccordement.

Étape 2 : Installer le receveur et la bonde

Positionnez le receveur sur ses pieds réglables à l'emplacement définitif. Réglez la hauteur des pieds de façon à ce que la sortie de la bonde soit légèrement plus haute que la sortie murale, pour assurer la pente d'écoulement de 1 à 2 %.

Vissez la bonde dans son logement sous le receveur. Appliquez un cordon de mastic ou de joint silicone entre la bonde et le fond du receveur pour assurer l'étanchéité. Serrez sans forcer, un serrage excessif peut fissurer le receveur.

Étape 3 : Raccorder le siphon et le tuyau PVC

Emboîtez le siphon sur la sortie latérale de la bonde. Coupez le tuyau PVC à la longueur nécessaire pour rejoindre la sortie murale, en tenant compte de la pente de 1 à 2 %. Raccordez le tuyau au siphon d'un côté, à la sortie murale de l'autre.

Utilisez un coude 45° à la jonction entre le tuyau horizontal et la sortie murale pour un raccordement propre et sans perte de débit. Fixez le tuyau avec un collier de serrage pour éviter tout mouvement.

Étape 4 : Vérifier l'étanchéité et la pente

Avant de fermer quoi que ce soit, ouvrez l'arrivée d'eau et versez plusieurs litres d'eau dans le receveur. Vérifiez :

• l'absence de fuite au niveau de la bonde et du siphon
• le débit d'écoulement (l'eau doit s'évacuer rapidement sans stagnation)
• l'absence de mauvaises odeurs remontantes (le siphon est bien rempli)

Si l'écoulement est lent, vérifiez la pente du tuyau, elle est insuffisante si l'eau stagne.

Étape 5 : Finitions

Posez la rosace murale sur la sortie du tuyau côté salle de bain. Si le receveur est visible (modèle surélevé), vous pouvez habiller le pourtour avec un panneau de tablier, un carrelage ou tout revêtement adapté à l'humidité. Appliquez un cordon de silicone sanitaire entre le receveur et le mur sur toute la périphérie.

Les erreurs à éviter

Oublier la pente du tuyau horizontal. C'est l'erreur la plus fréquente. Un tuyau parfaitement horizontal, voire légèrement en contre-pente, crée une zone de stagnation où les dépôts s'accumulent et bouchent rapidement la canalisation. Vérifiez la pente avec un niveau à bulle sur tout le linéaire du tuyau.

Utiliser des coudes à 90° sans nécessité. Un coude à 90° crée une zone de turbulence qui ralentit l'écoulement et favorise les dépôts. Préférez deux coudes à 45° pour chaque changement de direction, la différence est significative sur le long terme.

Ne pas vérifier la compatibilité de la bonde avant achat. Toutes les bondes ne sont pas compatibles avec une sortie latérale. Vérifiez impérativement la fiche technique de votre receveur ET de votre bonde avant de commander, une sortie verticale ne peut pas être transformée en sortie horizontale sans adaptateur spécifique (parfois disponible, parfois non).

Mal serrer la bonde. Un serrage insuffisant crée des fuites sous le receveur, difficiles à détecter et destructrices sur le long terme. Un serrage excessif peut fissurer le receveur en résine ou en acrylique. Serrez à la main jusqu'à résistance, puis un quart de tour supplémentaire avec une clé, pas plus.

Négliger l'étanchéité du joint périphérique. Le joint silicone entre le receveur et le mur est indispensable pour empêcher l'eau de s'infiltrer derrière la cloison. Appliquez-le sur toute la périphérie, sans interruption, et laissez sécher 24 heures avant la première utilisation.

Oublier le siphon ou l'installer sans eau. Le siphon doit être rempli d'eau pour jouer son rôle de joint hydraulique. Avant la première utilisation, remplissez le siphon manuellement si nécessaire, et vérifiez qu'il reste rempli après chaque longue période d'inactivité (maison secondaire, absence prolongée).

Entretien et dépannage

Nettoyage régulier. Démontez la grille de la bonde tous les deux à trois mois et retirez les cheveux et résidus qui s'y accumulent. Un bouchon partiel se manifeste par un écoulement lent, à traiter rapidement avant qu'il ne se transforme en bouchon complet.

Détartrage du siphon. Dans les zones à eau dure, le calcaire peut s'accumuler dans le siphon et réduire le débit. Un détartrage annuel avec du vinaigre blanc ou un produit détartrant liquide (jamais de produit solide dans les tuyaux PVC) suffit à prévenir les problèmes.

Mauvaises odeurs. Si des odeurs remontent de la canalisation, c'est généralement que le siphon s'est vidé par évaporation (absence prolongée) ou qu'il est mal positionné. Versez un litre d'eau dans la bonde pour remplir le siphon. Si les odeurs persistent, vérifiez que le siphon est correctement emboîté et qu'aucune fuite ne vide le joint hydraulique.

Combien ça coûte ?

Un kit complet (bonde + siphon + raccords) est souvent plus économique que les éléments achetés séparément, et garantit la compatibilité entre les pièces. L'installation étant accessible à un bricoleur expérimenté, la pose professionnelle reste optionnelle pour cette configuration.

Conclusion

L'évacuation murale est la solution idéale quand le sol ne peut pas être décaissé, plancher bois, dalle inaccessible, appartement en étage. Elle simplifie l'installation en évitant les travaux de maçonnerie, à condition de vérifier trois points avant tout achat : la compatibilité de la bonde avec une sortie latérale, le diamètre de la canalisation murale (DN50), et la possibilité d'assurer une pente de 1 à 2 % sur tout le linéaire du tuyau. En respectant ces conditions et les étapes d'installation décrites, un bricoleur expérimenté peut réaliser cette installation en une demi-journée.

FAQ - Évacuation murale de douche
